Resistencias de 4 bandas

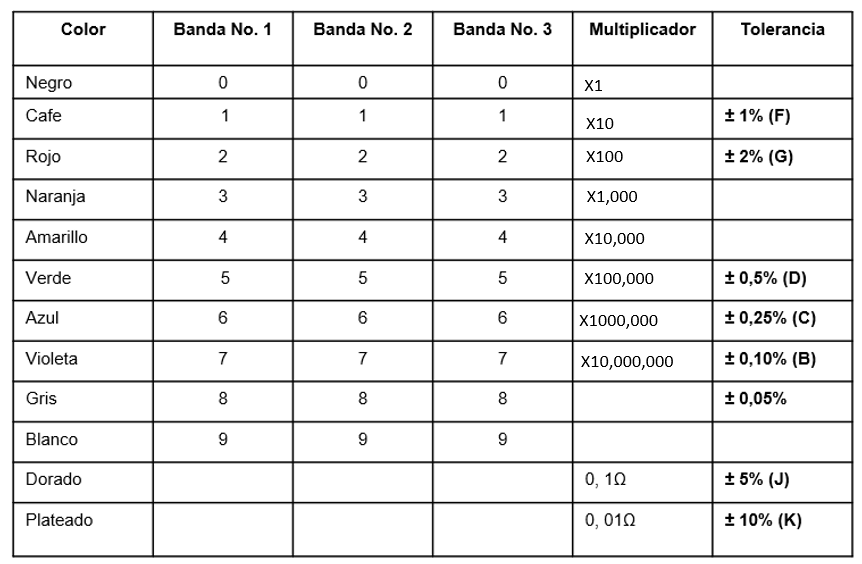

Las dos primeras bandas representan las cifras significativas, la tercera banda indica el multiplicador (potencia de 10), y la cuarta banda indica la tolerancia.

El primer color nos dice que tiene un valor de 2, el segundo de 7, es decir, 27, y el tercer valor es por 100,000 (o añadir 5 ceros). La resistencia valdrá 2,700,000 ohmios.

Ejemplo

Calcular el valor de la resistencia.

Ejercicio

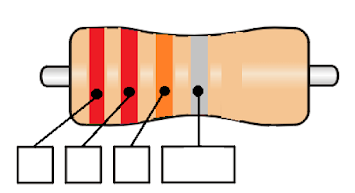

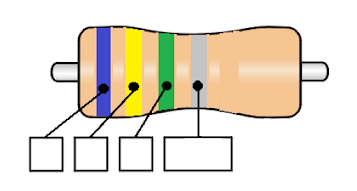

 Calcular el valor de las siguientes resistencias.

1.

2.

3.

4.

5. Dibujar la resistencia de 470.000.000 ohmios con sus respectivos colores.

Resistencias de 5 bandas

Las tres primeras bandas representan las cifras significativas, la cuarta banda indica el multiplicador, y la quinta banda indica la tolerancia.

Ejemplo:

Calcular el valor de la resistencia.

Ejercicios prácticos

Ejercicios 5 bandas
